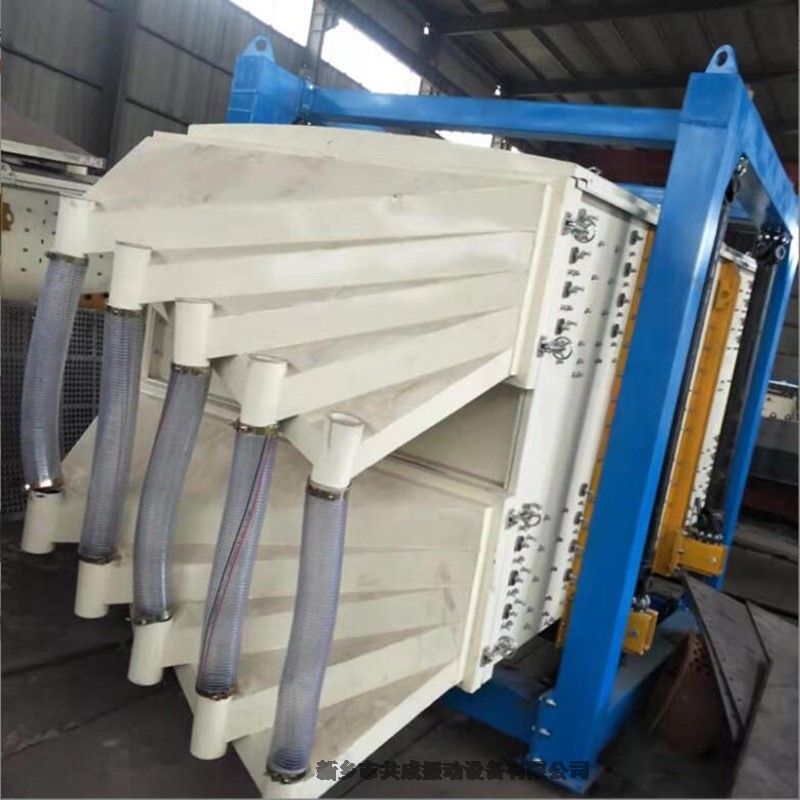

方形摇摆式振动筛 1540摇摆筛
方形摇摆式振动筛 1540摇摆筛
产品价格:¥98000(人民币)
  • 规格:YBS1540
  • 发货地:河南新乡市
  • 品牌:
  • 最小起订量:1台
  • 诚信商家
    会员级别:钻石会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:新乡市共成振动设备有限公司

    联系人:郭先生(先生)

    联系手机:

    固定电话:

    企业邮箱:gcsb@163.com

    联系地址:河南省新乡市新辉路北段

    邮编:453600

    联系我时,请说是在万物包装网上看到的,谢谢!

    商品详情

      1540摇摆筛 双2层双四层方摇  直线型摇摆筛 产量大 效率高

      方形摇摆式振动筛9的工作原理主要包括以下几个方面:
      1.振动装置产生振动:方形摇摆筛内部装有震动器或振动电机,当振动器启动时,会产生水平方向的振动力 。
      2.筛箱进行摆动:振动力传递到筛箱上,进行周期性的水平和垂直的摆动运动 。
      3.物料在筛面上跳跃运动:在筛箱的摆动作用下,筛箱内的物料受到惯性力的作用,从而在筛面上产生跳跃运动。
      4.颗粒分离和筛分:不同颗粒大小的物料受到筛孔的限制,较小颗粒通过筛孔,较大颗粒则被挡在筛孔上,实现物料的分离和筛分。
      5.废料排放和纯净物料收集:通过筛孔的筛分,废料从底部或侧面排出,而通过筛孔的干净物料则被收集到相应的容器中 。




      方形摇摆筛的应用场景和优势:
      方形摇摆筛适用于多种物料的筛分,不受物料形状、大小、湿度等因素的限制,广泛用于化工、食品、医药等行业1。其优势包括:
      筛分效果好:采用振动筛动力学理论,提高筛分效率,尤其适用于细颗粒和粉状物料的筛分 。
      多功能性强:适用于多种物料的筛分,不受物料形状、大小、湿度等因素的限制。
      筛分精度高:采用不同规格的筛孔,可根据需要进行调整,满足不同颗粒物料的筛分要求。
      ·结构简单可靠:结构相对简单,易于安装、操作和维护,具有较高的可靠性和稳定性。




      摇摆筛 方形摇摆式振动筛 的工作原理是通过三维复合运动模拟人工筛分的抛掷与翻滚动作,实现物料的高效分层与筛分。
      1.运动模式
      由电机驱动偏心块或振动装置,使筛箱产生以下复合运动:
      水平圆周摆动:筛箱围绕中心轴作钟摆式水平圆周运动,延长物料在面的停留时间;
      垂直微幅振动:叠加垂直方向上的小幅振动,促进物料跳跃并防止孔堵塞;
      三维翻滚轨迹:物料在筛面上形成螺旋推进路径,实现类似人工筛分的抛掷与翻滚三维运动。

      2.物理作用机制
      离心力与重力协同:偏心装置产生的离心力与物料自身重力相互作用,实现颗粒分层,小颗粒优先通过筛孔;
      惯性力驱动定向跳跃:筛面周期性摆动引发物料定向跳跃,完成多级分(如工业硅原料分级中的粒度分离)。

      3.关键设计优势
      筛分路径比传统设备延长3-5倍,提升筛分精度;
      可通过调整偏心块转速或激振力,适应不同物料特性(如白糖、淀粉的精细筛分需求);
      全封闭结构减少粉尘污染,符合化工、制药等行业环保要求。该原理使摇摆筛在化工、食品加工(如白糖筛分)、制药9等领域的高精度筛分场景中广泛应用。


      方形摇摆筛技术参数



      型号

      有效筛分面积

      ()

      功率

      (kW

      筛面倾角

      (°)

      层数

      回转频次(r/min)

      筛箱行程

      (mm)

      FYBS1030

      3

      3

      58

      1-5

      180-260

      25-60

      FYBS1036

      3.6

      FYBS1230

      3.6

      4

      58

      1-5

      180-260

      25-60

      FYBS1236

      4.32

      FYBS1530

      4.5

      5.5

      58

      1-5

      180-260

      25-60

      FYBS1536

      5.4

      FYBS1830

      5.4

      7.5

      58

      1-5

      180-260

      25-60

      FYBS1836

      6.48

      FYBS2060

      6


      58

      1-5

      180-260

      25-60
