华睿科技AB系列620万像素1/1.8英寸IMX178 CMOS卷帘快门18fps千兆以太网接口黑白单板相机

AB3600MG000 华睿科技AB系列620万像素1/1.8英寸IMX178 CMOS卷帘快门18fps千兆以太网接口黑白单板相机 功能特性

千兆以太网接口,提供1Gbps 带宽,zui大传输距离可到100m；

128MB 板上缓存用于突发模式下数据传输或图像重传；

支持软件触发/硬件触发/自由运行等多种模式；

支持锐度,降噪,伽马校正,查找表,黑电平校正,亮度,对比度等 ISP 功能；

彩色相机支持插值,白平衡,颜色转换矩阵,色度,饱和度等；

支持多种图像数据格式输出,ROI,镜像等；

符合GigE Vision V2.0协议和GenICam标准；

DC9-24V宽压供电；

AB3600MG000 华睿科技AB系列620万像素1/1.8英寸IMX178 CMOS卷帘快门18fps千兆以太网接口黑白单板相机 结构尺寸图（mm）：

AB3600MG000 华睿科技AB系列620万像素1/1.8英寸IMX178 CMOS卷帘快门18fps千兆以太网接口黑白单板相机 技术参数：

型号 AB3600MG000

基本参数

传感器 IMX178

传感器类型 1/1.8英寸CMOS

快门类型 Rolling

分辨率 3072 × 2048

帧率 18fps

位深 12

黑白/彩色 黑白

像元 2.4μm×2.4μm

图像参数

像素 6.2MP

信噪比 >38dB

动态范围 60dB

图像格式 Mono8/10/10Packed/12/12Packed

Binning 支持

Decimation 支持

ROI 支持

增益 1~32

伽马 范围0~4，支持LUT

快门曝光 1μS~1S

图像采集模式 软件触发/硬件触发/自由运行

性能参数

配置通道 支持2组用户自定义配置保存

缓存 64MB

接口参数

接口 GigE

GPIO接口 1路光耦隔离输入，1路光耦隔离输出，1路不带光耦隔离可配置输入输出

镜头接口 C

电源参数

供电方式 8芯1.25间距排插直流供电,电压范围6V~26V

功耗 12V≈2.8W

结构参数

产品尺寸 55mm×55mm×14mm

净重 60 g

环境参数

储存温度 -30℃~+80℃

工作温度 0℃~+50℃

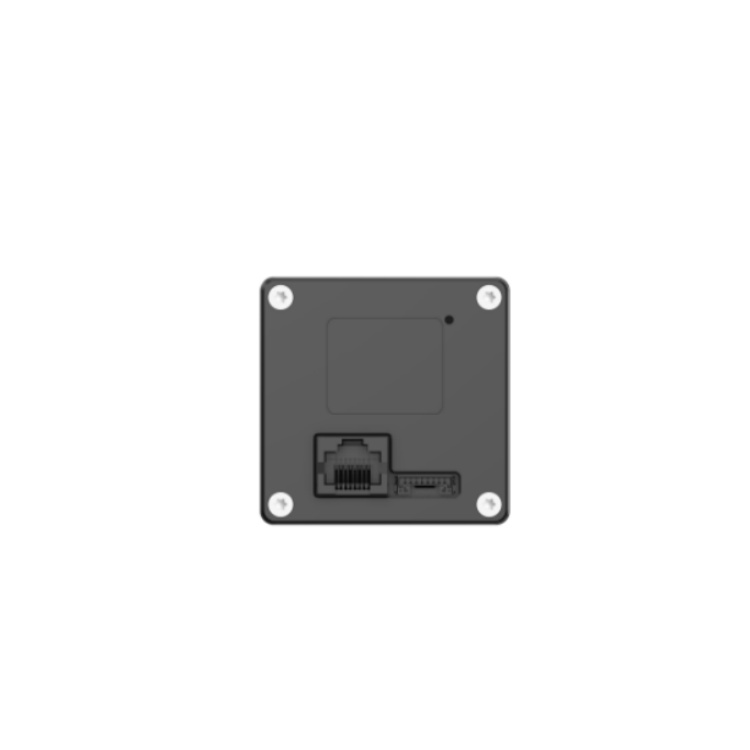

AB3600MG000 华睿科技AB系列620万像素1/1.8英寸IMX178 CMOS卷帘快门18fps千兆以太网接口黑白单板相机 接口定义：

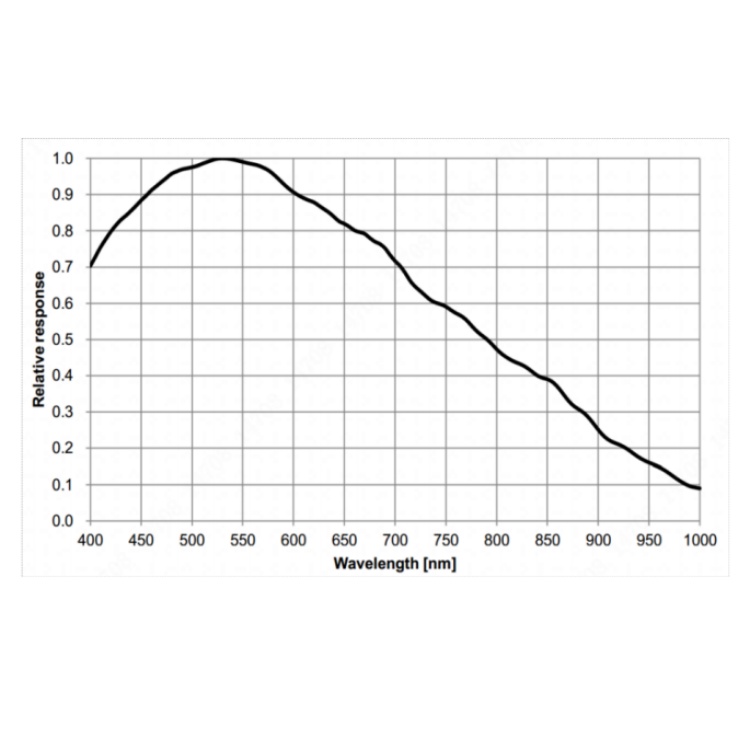

AB3600MG000 华睿科技AB系列620万像素1/1.8英寸IMX178 CMOS卷帘快门18fps千兆以太网接口黑白单板相机 光谱曲线图：
