商品详情
产品简介
| 自营品牌 | 价格区间面议 |
| 化工,电子,印刷包装,航天,电气 |
PCB材料测试夹具：测试系统适用于均匀的低损耗PCB板材材料的复介电常数测量，采用带状线谐振器覆盖1-18GHz的测试频率。满足IPC2.5.5.5C -标准，测试电场方向为Z方向。能耐高低温 -40-155度。
根据IPC2.5.5.5的 带状线测试方案中规定了两种测试方法来测试PCB的介电常数。
详细介绍
PCB材料测试夹具系统功能
本测试系统适用于均匀的低损耗PCB板材材料的复介电常数测量，采用带状线谐振器覆盖1-18GHz的测试频率。满足IPC2.5.5.5C -标准，测试电场方向为Z方向。能耐高低温 -40-155度。
PCB材料测试夹具根据IPC2.5.5.5的 带状线测试方案中规定了两种测试方法来测试PCB的介电常数。
3.1 、一种方案是我们在夹具中间埋入一条金属条，夹在两个样品中间，两边用加压设备对样品进行加压如图2，来组成IPC标准中的谐振电路，配合软件算法从而得出样品的介电常数。这种方案有测试简单方便的特点，现在我们采用的也是这种方案。

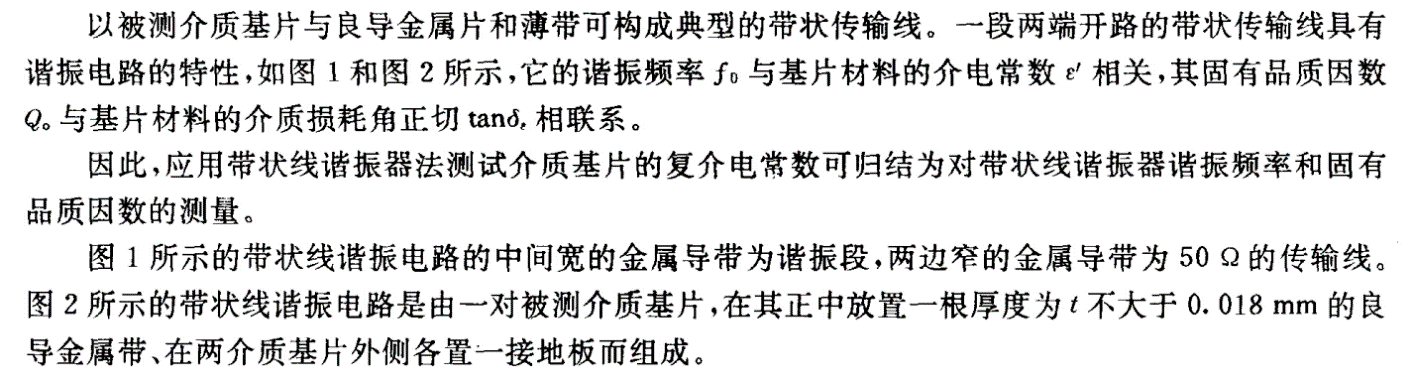

2测试原理
