产品型号及含义：

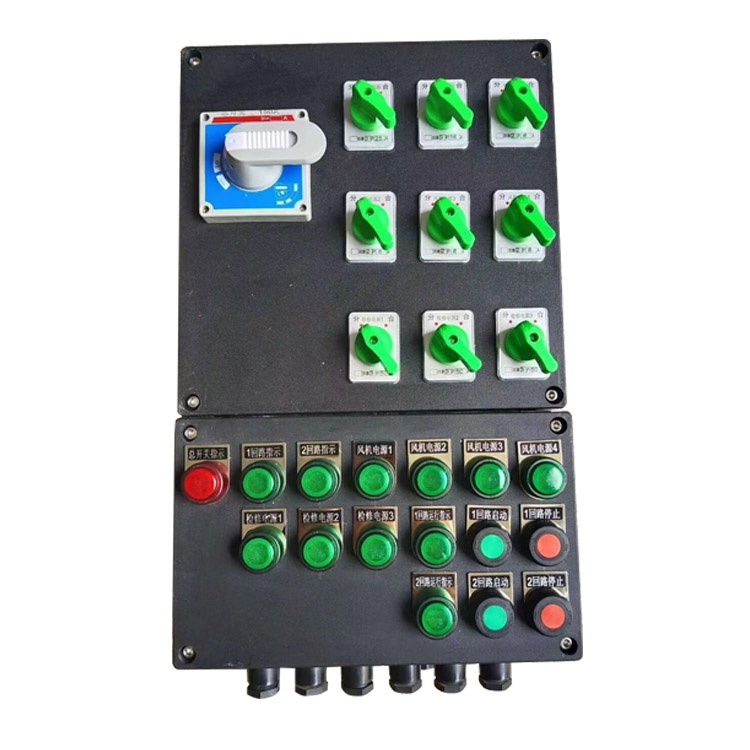

防爆防腐配电箱BXM8050工作环境条件：

  a) 海拔不超过2000米；

  b) 周围环境温度-20~40oC；

  c) 周围环境湿度不大于95%；

  d) 在有爆炸性气体的环境中；

  e) 与垂直面的安装倾斜度不超过5o；

  f) 在无显著摇动和冲击振动的地方；

  主要技术参数

  1.防爆标志: Exed ⅡC T6/DIP A21 TA,T6 ExdⅡB T6/Exde ⅡB T6

  2.防护等级: IP54/IP65

  3.防腐等级: WF1、WF2

  4.使用类别: AC-3. AC-4

  5.额定电压: 220V/380V

防爆防腐配电箱BXM8050技术要求：

  1）本产品须严格按照企业标准QB/HK-FBX.2-2010标准执行。

  2）装配前应对零、部件的主要配合尺寸进行复查。

  3）装配过程中零件不允许磕、碰、划伤防爆面。

  4）螺钉和螺母紧固时，严禁打击或使用不合适的旋具和扳手。

  5）装配电气部件前按要求进行打压试验，加压1MP，保持10-12S。应保证箱体无明显变形，无泄漏。

  6）装配电气部件时注意位置恰当，安装牢固。

  7）线号使用打号机打号，线号清晰完整。接线注意线序颜色及线径。

  8）电气设备安装后按电气设计要求调试。

  9）调试结束后紧固线束，装好线槽盖，注意接地线是否连接好。接地线可使用Φ20-30圆棒缠绕6-8圈，以减少其运动损伤。

  10）紧固箱盖前，于箱体防爆面均匀涂抹一层厚0.1-0.3mm3#钙基脂。

  11）紧固箱盖时，用18N.M拧紧力矩将各螺钉交叉、对称、逐步、均匀拧紧。

  12）箱盖紧固后应使用塞规检查隔爆缝隙，缝隙小于0.1mm。

  13）装配完成后清洁箱体表面，使用发泡塑料适度包装，避免运输及安装过程破坏箱体结构及表面喷涂层。

  14）防爆标志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；

  15）额定电压：AC220/380V, 非标准电压：12V/24V/36V/127V/660V；总开关电流：10A—800A；分开关电流：1A—630A；

  16）防护等级：IP54/IP55/IP65；

  17）螺纹规格：DN15-DN100/G1/2-G4寸

  18）引入线规格：直径6mm-80mm；引出线规格：直径6mm-80mm；

  19）引入引出方向：上进上出，下进下出（可按客户要求不受限制）

防爆防腐配电箱BXM8050产品特点：

  1． 本产品外壳采用铝合金压铸成型，表面经高速抛丸后粉末静电喷塑，外形美观；

  2． 本产品为复合型防爆结构，开关箱采用隔爆型结构，母线箱及接线箱采用增安型结构；

  3． 采用模块化设计，各种回路可以自由组合；

  4．内装高分断小型断路器和交流接触器，通过操作壳体外的手柄，按钮而实现分合；

  5． 本产品全面推出新型优化的设计方案及操作机构，结构紧凑合理、通用性强、操作灵活方便、手感好；

  6． 具有过载、短路、缺相、漏电保护功能；

  7． 所有紧固件均采用抗强腐蚀的304不锈钢材质；

  8． 布线方式，钢管或电缆、防爆软管均可；

  9． 可根据用户要求特殊定制。

防爆防腐配电箱BXM8050产品特色：

  本产品全面推出新型优化全新的设计方案优化了内部元件、进出线接线端子、面板布局配置等，使得产品结构合理；?新型专利操作机构，结构简洁合理、通用性强、操作方便、手感好；

  本产品开关箱采用隔爆型结构，母线箱及出线箱采用增安型结构；

  本产品采用模块结构，各种回路可以自由选择组合；

  防爆系列产品开关手柄可制成金属材质，常规为PC材料；

  总开关分开关操作面板颜色区分明显，便于现场识别；

  密封条采用线浇发泡一次成形先进工艺，具有高防护性能；

  可从顔色或形式上来区分总开关和分开关；

  开关手柄可配置挂锁，防止误操作；

  开关操作机构简单实用，动作可靠；

  钢管或电缆布线均可；

  立式配相应安装架；

  有特殊要求可特制
